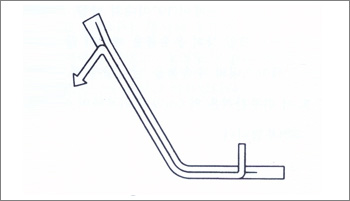

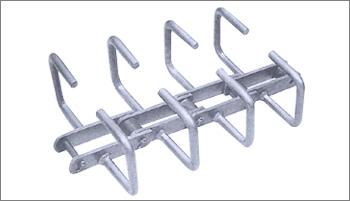

| RF 훌로우 콘베어 체인 (경사수직) |
 |
|
|
 |
 |

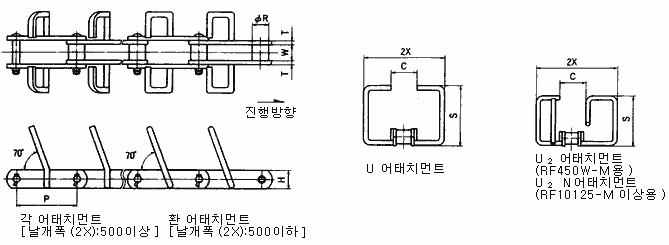

| 체인번호 | 사용 홀로우 형번 |
피치 P |
로울러 직경 R |
로울러 링크내폭 W |
링크 플레이트 | 날개 폭 2X |
U어태치먼트 | U2(U2N)어태치먼트 | 평균파단강도(kgf) | ||||||
| 폭 H | 두께T | 높이 S |
C | 중량 (kg/m) |
높이 S |
C | 중량 (kg/m) |
보통형 | 강력형 | ||||||
| RF450WM | LC·LS160 | 101.6 | 25.4 | 27 | 31.8 | 6.3 | 145 | 110 | 50 | 10.1 | 110 | 50 | 10.9 | 11,000 | 14,500 |
| RF08125WM | LC·LS240 | 125 | 31.8 | 30 | 38.1 | 6.3 | 225 | 140 | 65 | 14.3 | 140 | 65 | 15.7 | 11,500 | 14,500 |
| RF6205M | LC·LS320 | 152.4 | 38.1 | 37.1 | 44.5 | 7.9 | 300 | 175 | 80 | 20.1 | 175 | 80 | 21.7 | 19,000 | 28,500 |
| RF17200M | LC·LS410 | 200 | 44.5 | 51.4 | 50.8 | 9.5 | 390 | 220 | 100 | 27.9 | 220 | 100 | 30.3 | 25,000 | 39,500 |
| RF26200M RF26200N |
LS410 LS |
200 | 50.8 | 57.2 | 63.5 | 9.5 | 390 | 220 | 100 | 30.9 | 220 | 100 | 33.3 | 32,000 30M500 |
53,000 55,500 55,500 |
| RF36300M | LC·LS500 | 300 | 57.2 | 66.7 | 76.2 | 12.7 | 480 | 260 | 120 | 42.5 | 260 | 120 | 44.8 | 48,500 |
- |
| LC·LS600 | 580 | 305 | 140 | 47 | 305 | 140 | 48.1 | ||||||||
| RF36300N | LC·LS500 | 300 | 57.2 | 66.7 | 76.2 | 12.7 | 480 | 260 | 120 | 42.5 | 260 | 120 | 44.8 | - | 88,500 |
| LC·LS600 | 580 | 305 | 140 | 47 | 305 | 140 | 48.1 | - | 88,500 | ||||||
|
 |
