| RF형 톱로울러(TOP ROLLER)체인 |
 |

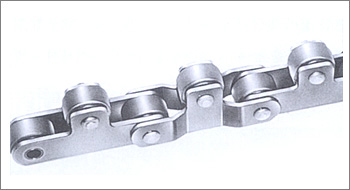

| RF형 콘베어 체인을 기본으로 체인 피치의 중간상부에 톱로울러(TOP
ROLLER)를 붙혀 톱 로울러로 반송물을 직접지지합니다. RF형 콘베어 체인의 각각의 재질로 제작됩니다. ※뒤집힘 방지용 어태치먼트 부착형도 제작합니다. |

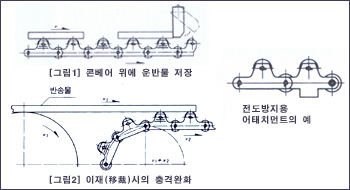

용도1. 체인을 연속 가동시켜 수송물을 콘베어상의 스톱퍼(STOPPER)에 의해 저장(STOCK)될때(그림1) 2. 동일 체인상에서의 수송, 정지 작업을 동시에 행할때, 3. 이재시의 충격완화
|
 |
 |
 |
 |
| 체인번호 | 피치 P |
로울러 | 로울러 링크내폭 W |
링크 플레이트 |
핀 | S | 톱 로울러 | B | 형 | 개략 중량 (kg /m) |
톱로울러 1개당부가 중량(kg) |
톱로울러 허용부하(kg) |
평균파단 강도(kgf) |
|||||
| 직경 R |
E | 폭 H |
두께 T |
L1 | L2 | R1 | E1 | 일반 사양 |
소입 사양 |
|||||||||
| *RF03075R-TR *RF03100R-TR |
75
100 |
31.8
RL13 |
15.5
2.3 |
16.1
|
22
|
3.2
|
18
|
20
|
23.1
|
40
|
PL
:20 |
59
|
*
|
2.7
|
0.18
|
35 |
60
|
RF형
콘베어 체인 과 동일 |
| RF05100R-TR RF05150R-TR |
100
150 |
40
4.1 |
19
|
22
|
32
|
4.5
|
25
|
28.5
|
30
|
40
|
19
|
70
|

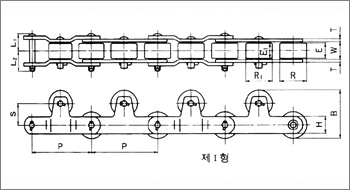

I
|
5.0
|
0.26
|
65 |
105
|
|
| RF08150R-TR |
150
|
44.5
|
23
|
27
|
28.6
|
6.3
|
31
|
34.5
|
30
|
40
|
23
|
72.2
|
I
|
5.5
|
0.35
|
80 |
130
|
|
| RF10150R-TR |
150
|
50.8
|
27
|
30
|
38.1
|
6.3
|
33
|
36
|
30
|
50.8
|
27
|
80.8
|
I
|
7.9
|
0.56
|
115 |
195
|
|
| RF6250R-TR |
152.4
|
57.2
|
32
|
37.1
|
44.5
|
7.9
|
40.5
|
43
|
37.8
|
57.2
|
32
|
95
|
I
|
12.1
|
0.91
|
150 |
255
|
|
| RF12200R-TR |
200
|
65
|
32
|
37.1
|
44.5
|
7.9
|
40.5
|
43
|
45
|
65
|
32
|
110
|
I
|
11.4
|
1.15
|
150 |
255
|
|
| RF17200R-TR |
200
|
80
|
44
|
51.4
|
50.8
|
9.5
|
51.5
|
58
|
65
|
80
|
44
|
145
|

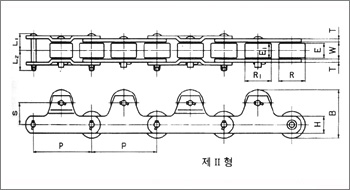

II
|
18.8
|
2.58
|
250 |
420
|
|
| ※ | *표시 사이즈는 링크플레이트에 절곡되지 않은 평행형이기 때문에 E1치수는 PL:20(핀,링크플레이트에
붙은 로울러 폭), RL:13(로울러링크는 로울러폭)이 됩니다. ㆍ소입:담금질 QUENCHING |
 |
