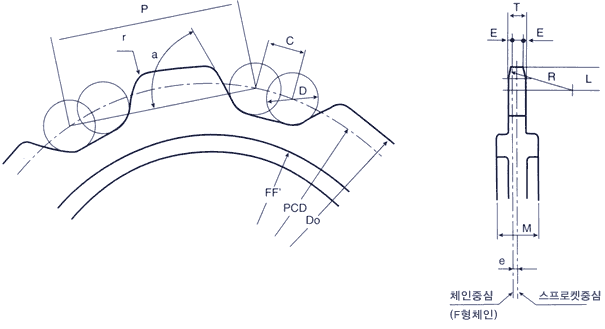

콘베어 체인 스프로켓(치형설계도)
각부 계산식
PCD ·············································
 피치원경(mm)
Do ············································· 스프로켓 외경(mm)
P ············································· 체인피치(mm)
D ············································· 기본경(mm)
Dr ············································· 로울러 외경(mm)
N ············································· 잇수
H ············································· 플레이트 높이 (mm)
f ············································· 플랜지경(mm)
W ············································· 체인내폭(mm)
W' ············································· F형 로울러의 플랜지를 제외한 폭
t ············································· 플레이트 두께(mm)


Do = PCD + 0.7Dr ······························································ Dr>H
Do = PCD + Dr ······························································ Dr<H
D = Dr + 3 ······························································ Dr≤ 50
D = Dr + 4 ······························································ Dr<H
D = Dr + 5 ······························································ Dr>100
C = P - 2D
(단 C는 최소3mm)
 ······························································ R형, F형
C = P - 3D
(단 C는 최소 3mm)		 ······························································ S형, F형
L = 0.5D
 ······························································ R형, F형
L = 0.75D ······························································ S형, F형

α (치형각)표
잇수 α 잇수 α
6 79.3 19 68.8
7 77.1 20 68.6
8 75.5 21 68.4
9 74.2 22 68.2
10 73.2 23 68.0
11 72.9 24 67.8
12 71.7 25 67.7
13 71.1 26 67.5
14 70.3 27 67.4
15 70.1 28 67.3
16 69.8 29 67.2
17 69.4 30 67.1
18 69.1

KS 평행 구배키구멍 치수
(JIS B1301-1959)		 KS 키구멍 치수
(JIS 1301-1976)
축경 d

키호칭치수폭+높이
b× (t₂+t₂)

 키 구멍의 깊이
축t 보스 d+t₂
10이상 13이하
13"   20"
20 "   30"
30 "   40"
40 "   50" 		4 × 4
5 × 5
7 × 7
10 × 8
12 × 8		 205
3.0
4.0
4.5
4.5 		d+1.5
d+2.0
d+3.0
d+3.5
d+3.5
50 "   60"
60 "   70"
70 "   80"
80 "   95" 		15 × 10
18 × 12
20 × 13
24 × 16		 5
6
7
8 		d+5
d+6
d+6
d+8

95 "   110"
110 "   125"
125 "   140"
140 "   160"
160 "   180"
180 "   200"

28 × 18
32 × 20
35 × 22
38 × 24
42 × 26
45 × 28		 9
10
11
12
13
14 		d+9
d+10
d+12
d+13
d+14
200 "   224"
224 "   250" 		50 × 31.5
56 × 35.5		 16
18 		d+15.5
d+17.5

1) 선정보스의 경우... : 선정보스(단체)치수(보스경 DH×보스길이L)를
............................... 지정하십시오.
2) 내마모사양의 경우 : 치선경화도 지시하십시오.
축경 d

키호칭치수폭+높이
b× h

 키 구멍의 깊이
축t₁ 보스 d+t₂
평행키 구배키
6초과 8이하
8 "   10"
10 "   12"
12 "   17"
17 "   22"

2 × 2
3 × 3
4 × 4
5 × 5
6 × 6
1.2
1.8
2.5
3.0
3.5
d+1.0
d+1.4
d+1.8
d+2.3
d+2.8

d+0.5
d+0.9
d+1.2
d+1.7
d+2.2
20 "   25"
22 "   30"
30 "   38"
38 "   44"
44 "   50"
(7 × 7)
8 × 7
10 × 8
12 × 8
14 × 9
4.0
4.0
5.0
5.0
5.5
d+3.0
d+3.3
d+3.3
d+3.3
d+3.8
d+3.0
d+2.4
d+2.4
d+2.4
d+2.9

50 "   55"
55 "   58"
58 "   65"
65 "   75"
75 "   85"

(15 × 10)
16 × 10
18 × 11
20 × 12
22 × 14

5.0
6.0
7.0
7.5
9.0
d+5.0
d+4.3
d+4.4
d+4.9
d+5.4
d+5.0
d+3.4
d+3.4
d+3.9
d+4.4
80 "   90"
85 "   95"
95 "   110"
110 "   130"
125 "   140"
130 "   150"
(24 × 16)
25 × 14
28 × 16
32 × 18
(35 × 22)
36 × 20
8.0
9.0
10.0
11.0
11.0
12.0
d+8.0
d+5.4
d+6.4
d+7.4
d+11.0
d+8.4
d+8.0
d+4.4
d+5.4
d+6.4
d+11.0
d+7.1
140 "   160"
150 "   170"
160 "   180"
170 "   200"
(38 × 24)
40 × 22
(42 × 26)
45 × 25
12.0
13.0
13.0
15.0
d+12.0
d+9.4
d+13.0
d+10.4
d+12.0
d+8.1
d+13.0
d+9.1
200 "   230"
50 × 28
17.0
d+11.4
d+10.1
콘베어 체인용 스프로켓의 피치원 경
잇수/피치

66.27

 75 78.11 100 101.6 125 150 152.4 200 250 300 350 400 450 500 600
6
7
7.5
9		 132.5
152.7
162.9
1938		 150.0
172.9
184.4
2193		 156.2
180.0
192.0
228.4		 200.0
230.5
245.9
292.4 		203.2
234.2
249.8
297.1 		250.0
288.1
307.3
365.5		 300.0
345.7
368.8
438.6		 304.8
351.2
374.7
445.6		 400.0
461.0
491.7
584.8		 500.0
576.2
614.6
731.0		 600.0
691.4
737.6
877.1		 700.0
806.7
860.5
1023.3		 800.0
921.9
983.4
1169.5		 900.0
1037.1
1106.4
1315.7		 1000.0
1152.4
1229.3
1461.9		 1200.0
1382.9
1475.2
1754.3
10
11
12
12.5
13

214.5
235.2
256.0
266.5
276.9

 242.7
266.2
289.8
301.6
313.4		 252.8
277.2
301.8
314.1
326.4		 323.6
354.6
386.4
402.1
417.9		 328.8
360.6
392.6
408.5
424.5		 404.5
443.7
483.0
502.6
522.3		 485.4
532.4
579.6
603.2
626.8		 493.2
540.9
588.8
612.8
636.8		 647.2
709.9
772.7
804.2
835.7		 809.0
887.4
965.9
1005.3
1044.6		 970.8
1064.8
1159.1
1206.3
1253.6		 1132.6
1242.3
1352.3
1407.4
1462.5		 1294.4
1419.8
1545.5
1608.4
1671.4		 1456.2
1597.3
1783.7
1809.5
1880.4		 151830
1774.7
1931.9
-
-		 1941.7
-
-
-
-
14
15
16
17
18		 297.8
318.7
339.7
360.7
381.6		 337.0
360.7
384.4
408.2
431.9		 351.0
375.7
400.4
425.1
449.8		 449.4
481.0
512.6
544.2
575.9		 456.6
488.7
520.8
552.9
585.1		 561.7
601.2
640.7
680.3
719.8		 674.1
721.5
768.9
816.3
863.8		 684.9
733.0
781.2
829.4
877.6		 898.9
962.0
1025.2
1088.4
1151.8		 1123.5
1202.4
1281.5
1360.6
1239.7		 1348.2
1442.9
1537.8
1632.7
1727.6		 1572.9
1683.4
1794.0
1904.8
-		 1797.6
1923.9
-
-
-		 -
-
-
-
-		 -
-
-
-
-		 -
-
-
-
-
19
20
21
22
23		 402.6
423.6
444.6
465.7
486.7		 455.7
479.4
503.2
527.0
550.8		 494.6
499.3
524.1
548.9
573.6		 607.6
639.2
671.0
702.7
734.4		 617.3
649.5
681.7
713.9
746.1		 759.4
799.1
838.7
878.3
918.0		 911.3
958.9
1006.4
1054.0
1101.6		 925.9
974.2
1022.5
1090.9
1119.2		 1215.1
1278.5
1341.9
1405.3
1468.8		 1518.9
1598.1
1677.4
1756.7
1836.0		 1822.7
1917.8
-
-
-		 -
-
-
-
-		 -
-
-
-
-		 -
-
-
-
-		 -
-
-
-
-		 -
-
-
-
-
24
25
30

507.7
528.8
634.0

 574.6
598.4
717.5

598.4
623.2
747.3

 766.1
797.9
956.7		 778.4
810.6
972.0		 957.7
997.3
1195.9		 1149.2
1196.8
1435.0		 1167.6
1216.0
1458.0		 1532.3
1595.7
1913.4		 1915.3
1994.7
-		 -
-
-		 -
-
-		 -
-
-		 -
-
-		 -
-
-		 -
-
-


특징
1)경제적인 표준폼
다양한 표준 스프로켓을 축경가공 만으로 사용할 수 있습니다. 4형식, 2재질, 6~12½ 잇수, 치선 경화도 가능합니다. 또, 선정 보스부 스프로켓도 짧은 기간에 공급합니다.

2) 강제로 (鋼製) 강력, 강인
강제, 보스용접 구조를 채용, 강인한 스프로켓입니다.

3) 이 물림이 정확하여 정역전(正逆轉)도 가능
치부는 정밀용접, 로울러 틈새가 작은 신치형(新齒形)을 채용, 이 물림이 정확한 체인 스프로켓의 마모가 작고 역전도 가능합니다. 또 K어태치먼트 사용시 취부물과 치선단(齒先端)을 간섭하지 않습니다.

4) 플라스틱 로울러, 베어링 로울러 시리즈에도 사용됩니다.

5) RFD 26톤(TON) 이상은 특형 스프로켓을 사용해 주십시오.

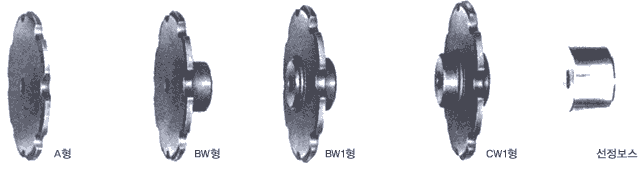

형식
1) A 형- 치부(齒部)와 평 스프로켓으로 보스나 허브(HUB)에 볼트로 취부되는 등 넓은 용도에 적용됩니다.
2) BW 형- A형 스프로켓 치부의 편면에 보스를 용접한 형식입니다.
3) BWI 형 - 보스를 치부에 관통시켜 치부의 양측에서 용접한 형식입니다.
4) CWI 형 - 보스를 치부에 관통시켜, 양 보스형으로 용접한 형식입니다.
선정보스 - 위 표준 스프로켓의 보스부 치수가 사용조건에 맞지 않을 때 사용해 주십시오.

재질
1) 보통사양 보통강 또는 탄소강을 사용한 사양으로 일반적인 사용에 적용합니다.
2) 내마모 사양 주문에 의해 탄소강을 사용, 치선단 물림부에는 고주파 열처리에 의한 경화 처리를 하는 사양으로 내마모성이 요구되는 경우에 적용합니다.

잇수와 감김각
체인의 초소 맞물림 잇수는 3매이상 필요하므로 구성 스프로켓의
초소감긴각은 다음에 의합니다.

<이중 물림 스프로켓 ································ 7½, 12½>
체인의 스프로켓 이(齒)가 1이 건너서 물리는 형식으로 스프로켓의 마모가 반감합니다.
작용치수의 2배가 분할치수(分割齒數)입니다.

잇수

최소감김각(° )
6 180
7½ * 144
8 135
10 108
12 90
12½ * 86

축구멍가공
표준 스프로켓의 축구멍은 기본구멍으로 끝내기 때문에 축구멍 가공시에는 치저면을 기준 해서 치면의 흔들림이 최소 될대 가공해 주십시오.(보스경을 기존한 가공으로는 정도가 나오지 않습니다.)또한 축구멍 가공은 요구에 의해 하므로 가공사양을 제시해 주십시오. 지시가 없는 경우는 다음과 같이 가공합니다.

축 구멍 ······················································ H8
키홈 ··························································· KSB 1311<신규격>

정도(情度)는 신규격키의 치수차에 준해 가공함.
단 병열 사용일때는 이(齒)위치를 맞추어 키를 가공하므로 사용열수를 사양에 명기해 주십시오.
