배속(倍速) 체인

배속체인은 연속주행하는 체인 위에 수송물을 반송하거나 저장(ACCUMULATE)되는 후리 호로우(FREE FLOW)용 체인입니다.

1) 저소음 : 체인속도 = 1/2.5 반송속도 엔지니어링 플라스틱제 로울러 채용.
2) 안전 : 중앙 로울러 방식이므로 체인에 커버(COVER)가 가능합니다.

....전용레일 (RAIL)

  • 구조가 간단
  • 별도의 에어배관이불필요
  • 주변기기 들과의 장착이 용이
  • 설비 레이아웃 구성이 용이

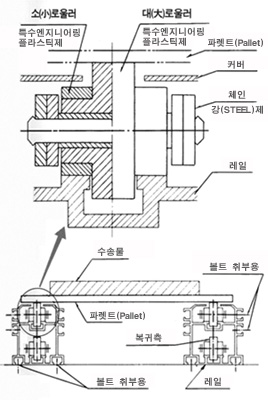

구조
반송할 때
대(大)로울러와 소(小)로울러 간의 마찰력에 의해 양자는 동일하게 회전되고, 로울러의 경의 비(比)에 의해 반송물 속도는 체인 속도의 2.5배가 됩니다.


어큐물레이트(ACCUMULATE)
제동력이 대로울러에 작용하기 위해 대로울러와 소로울러간에 마찰시 후리 훌로우 (free flow)가 됩니다.

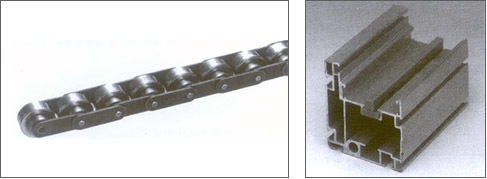

알루미늄 레일
표준품을 준비하고 있기 때문에 취급이 용이합니다.


대로울러와 소로울러의 맞춤이 가능
본체 체인은 스틸제 외에 각종 도금 사양이나 스테인레스 사양도 제작 됩니다.

체인

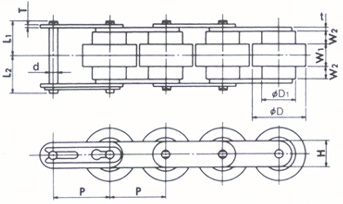

체인사이즈 P D1 D W1 W t T H d L1 L2 개략중량(kg/m)
PF2060VRP 38.10 22.23 36.6 15.5 8.5 4.0 3.2 17.2 5.96 25.3 27.2 2.4
