HSS형 체인

이 체인의 각 부품의 재질은 모두 엄선된 스테인레스강재로 정밀 프레스 가공되어 있고 또한 특수열처리를 한 것입니다.

이 체인은 치수의 정밀도가 높고 특히 경량(經量)으로 설계된 것이나 충분한 파단강도를 유지하고 있고 특유의 내부식성, 내마모성도 우수합니다.

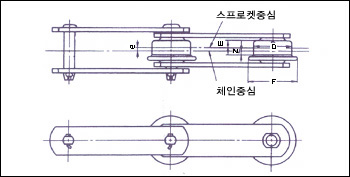

  F 로울러형
HSC(HS)형 체인지수표(F형 로울러)
체인번호 D F e Z E
HSC15215 48 60 2.25 5.75 16
HSC15219 50 65 3.00 7.00 20
HSC15225 58 75 2.75 9.75 24
HSC15235 70 90 4.00 8.50 25

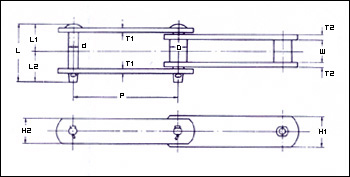

HSS형 체인지수표
체인번호 피
치
P		 평균파단
강도(kgf)		 보증파단
강도(kgf)		 중량(kg/m) 치수
부쉬
드형		 S
로울러		 F
로울러		 로울러
(부쉬)경D 		로울러
링크내폭		 핀 링크플레이트 부쉬
드링크
B S F B S F W d L L1 L2 H1 T1 H2 T2
HSS15215-B.S.F
HSS15219-B.S.F
HSS15225-B.S.F
HSS15235 -B.S.F		 152.4
152.4
152.4
152.4		 15,000
19,000
25,000
35,000 		13,500
17,100
22,500
31,500 		4.2
5.8
6.9
10.3
 4.6
6.7
7.7
11.7 		7.3
8.5
11.5
16.4		 24
26
30
36 		29
32
36
40 		48
50
58
70		 26
30
34
38		 13.5
14.5
15.3
18.9		 62
72
80
88 		29
32
36
40 		30
40
44
54 		36
38
44
54 		5
6
6
7 		38
44
54
60

6
6
7
7

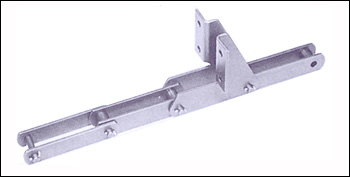

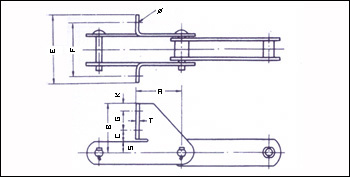

SF4 어태치먼트
SF4 어태치먼트 치수표
체인번호 A B C E F G K S T Ø 부가중량
(kg/조) 		비고
HSS15215
HSS15219
"
"
HSS15225
HSS15235
76
76
76
76
76
76
140
157.5
142.5
157
152
175
38
40
40
32
40
40

140
140
150
141.5
140
150

100
100
112
100
100
110
60
75
60
65
75
75
20
20
20
22
20
25
22
22.5
22.5
38.0
27
35
5
6
6
6
6
7
14
14
14
14
18
18
1.0
1.3
1.4
1.45
1.6
1.9
SF4어태치먼트720상당
SF4어태치먼트730상당
SF4어태치먼트S730상당

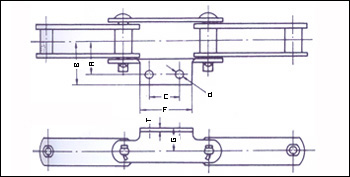

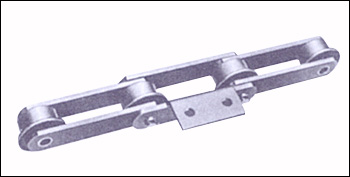

A2 어태치먼트
A2 어태치먼트 치수표
체인번호 A B C F G d T 1개당부가중량 (kg)
HSS15215
HSS15219
HSS15225
HSS15235
45
50
55
65
60
65
70
95
60
60
60
60
90
90
100
100
30
32
35
42
14
14
18
18
5
6
6
7
0.16
0.21
0.27
0.39

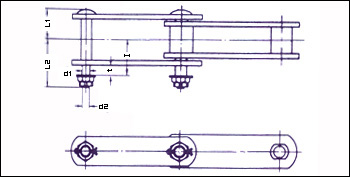

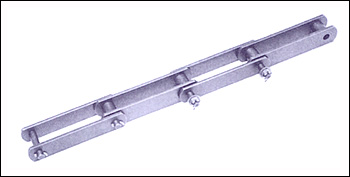

D22 어태치먼트
A2 어태치먼트 치수표
체인번호 L1 L2 d1 d2 Ⅰ t 부가중량 (kg/조)
HSS15215
HSS15219
HSS15225
HSS15235		 26
32
36
40		 51
58
64
72

13
14
15
18

 M12
M12
M14
M16		 37
44
47
53		 12
16
16
10		 0.11
0.12
0.13
0.19
