| 체인의 배치와 취부 |
 |
| 1. 속비와 취부각 |
| 로울러 체인의 속비는 보통 7:1까지가 적당하나 극히저속일 경우에 한하여 10:1정도까지는 가능합니다. 또 스프로켓과 체인과의 취부각도는 120˚ 이상이 필요합니다. |
| 2. 축간거리 |
| 최단거리는 2개의 스프로켓의 잇빨이 접촉하지 않으면 됩니다. 가장 바람직한 축간 중심거리는 사용할 체인의 피치길이의 30~50배 정도가 이상적입니다. 단 맥동하중이 걸릴때는 20배 이하가 적당합니다. |
| 3. 이완량 | ||
| 로울러 체인 전동에서는 될 수 있으면 하측을 이완측으로 합니다. 적당한 이완량(SS')은 일반적으로 스팬길이
4%정도입니다. 다음의 경우에는 2%정도로 합니다.
|
| 4. 배치 | ||
|
| 5. 주의를 요하는 배치 | ||||||
|
| 6. 스프로켓과 축의체결 | ||
|

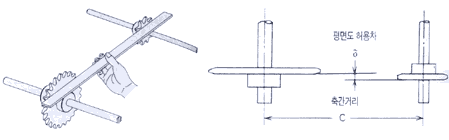

| 7. 평행도와 수평도 | ||||||||||||||
|
 |
