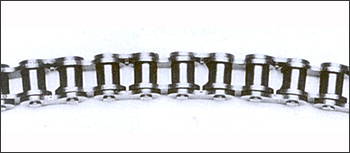

| 커브 체인 |
 |
| 커브 체인은 핀과 부쉬와 내판과 외판 사이에서 허용하는 특별한 유연성을 부여하여 옆으로 굽어질 수 있는 부가적인 간격(r;Radius)을 가지고 있으며 기본 치수는 표준 로울러 체인과 동일하며 각종 부착물을 체인에 적용하여 정밀 컨베이어체인 역할도 겸하게 제작됩니다. |
 |
 |

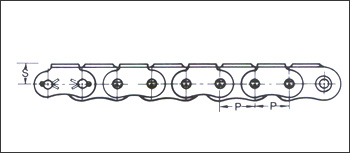

| 체인번호 | 피치 P |
로울러 링크내폭 W |
로울러 외경 D |
핀 | 링크플레이트 | 최소 곡률반경 R |
평군파단 강도(kgf) |
최대허용 하중(kgf) |
개략 중량 (kg/m) |
|||||
| d | E | L₁+L₂ | L₂ | T | H | h | ||||||||
| SA 40CU |
12.70
|
7.95
|
7.92
|
3.97
|
16.9
|
18.6
|
10.4
|
1.5
|
12.0
|
10.4
|
350 | 1,600 | 190 |
0.60
|
| SA 50CU |
15.875
|
9.53
|
10.16
|
5.09
|
20.7
|
22.5
|
12.3
|
2.0
|
15.0
|
13.0
|
400 | 2,500 | 290 |
1.03
|
| SA 60CU |
19.05
|
12.70
|
11.91
|
5.96
|
25.8
|
28.4
|
15.4
|
2.4
|
18.1
|
15.6
|
500 | 3,600 | 410 |
1.31
|
| SA 80CU |
25.40
|
15.88
|
15.88
|
7.94
|
33.8
|
36.5
|
19.5
|
3.2
|
24.0
|
20.8
|
600 | 6,300 | 710 |
2.60
|
 |
 |

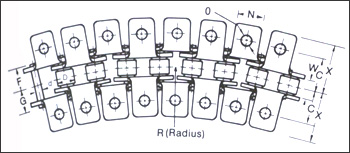

| 어대치먼트 : Attachment |
| 체인번호 | 최소곡률반경 R |
개략중량 kg/m |
어태치먼트 | 개당 Att 무게(Kg) | 평균 파단강도 (kgf) |
최대 허용하중 (kgf) |
|||||
| C | N | O | S | X | Aatt | Katt | |||||
| SA 40CU |
350
|
0.61
|
12.7
|
9.5
|
3.6
|
8.0
|
18.0
|
0.002
|
0.004
|
1,580 |
190
|
| SA 50CU |
400
|
1.01
|
15.9
|
12.7
|
5.2
|
10.3
|
23.7
|
0.003
|
0.006
|
2,460 |
290
|
| SA 60CU |
500
|
1.40
|
19.1
|
15.9
|
5.2
|
11.9
|
28.5
|
0.007
|
0.014
|
3,560 |
410
|
| SA 80CU |
600
|
2.47
|
25.4
|
19.1
|
6.8
|
15.9
|
37.1
|
0.013
|
0.026
|
6,280 |
710
|
 |
