| RF 훌로우 콘베어 체인 (수평) |
 |
|
| 홀로우 콘베어는 분립체를 밀폐 케이스내에서 수송하기 때문에 수송물의 비산이
없고 공해방지에 최적의 분체물(벌크)콘베어입니다. 본 체인은 홀로우 콘베어 전용 체인으로 RF형 표준콘베어 체인에 어태치먼트를 취부한 형입니다. 수송물에 따라서 각종 어태치먼트를 선택합니다. 체인 본체의 재질은 RF형 표준 콘베어 체인의 보통형과 강력형(AT)을 표준화 하고 있으나 수송물의 성질에 따라서 다른 사양으로도 제작됩니다. |
|
 |

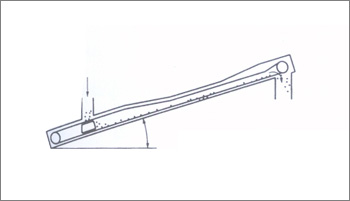

| 일반용 체인 (수평 또는 10˚ 이내의 상향, 하향 구배 ) | 분탄용 체인 - R 사양 |
| 부식성이 있는 분탄 반송용에 적합한 체인입니다. 외형치수는 일반용 체인과 동일하고 평균 파단강도는 보통형과 동일합니다. |
 |
| 체인번호 | 사용 콘베어형번 | 피치 P |
로울러 직경 R |
로울러 링크내폭R |
링크 플레이트 | 평균파단강도(kgf) | ||
| 폭 H | 두께T | 보통형 | 강력형 | |||||
| RF450WM | FC150 | 101.6 | 25.4 | 27 | 31.8 | 6.3 | 11,000 | 14,500 |
| RF08125WM | FC200 | 125 | 25.4 | 27 | 31.8 | 6.3 | 11,000 | 14,500 |
| RF10125M RF10150M |
FC200 FC270 |
125 150 |
31.8 | 30 | 38.1 | 6.3 | 11,500 | 23,000 |
| RF6205M | FC270 | 152.4 | 38.1 | 37.1 | 44.5 | 7.9 | 19,000 | 28,500 |
| RF12200M | FC350 | 200 | 38.1 | 37.1 | 44.5 | 7.9 | 19,000 | 28,500 |
| RF17200M RF17250M |
FC350 FC450 |
200 250 |
44.5 | 51.4 | 50.8 | 9.5 | 25,000 | 39,500 |
| RF26200M RF26250N RF26300N |
FC410 FC450 FC580 |
200 250 300 |
50.8 | 57.2 | 63.5 | 9.5 | 32,000 30,500 30,500 |
53,000 55,500 55,500 |
| RF36300M RF36300N |
FC580 | 300 | 57.2 | 66.7 | 76.2 | 12.7 | 48,500 - |
69,500 88,500 |
|

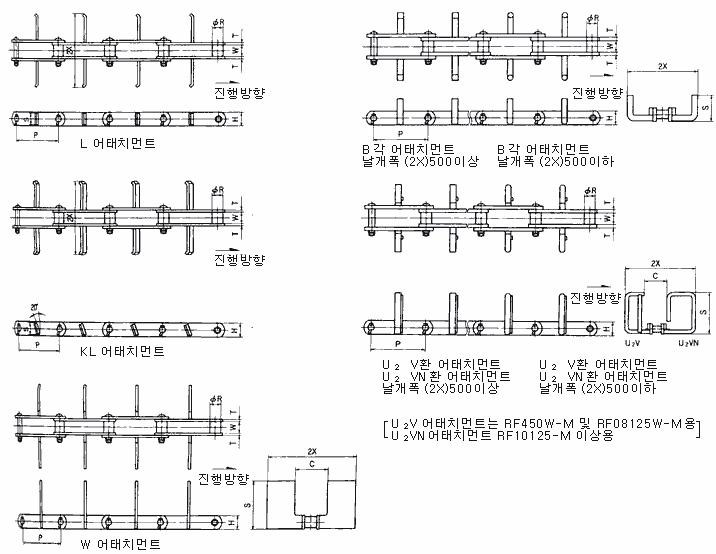

체인번호
|
날개폭
2X |
L어태치먼트
|
KL어태치먼트
|
B어태치먼트
|
U2V(U2VN)
어태치먼트 |
W어태치먼트
|
|||||||
| 높이S |
중량(kg/m)
|
높이 S
|
중량(kg/m)
|
높이 S
|
중량(kg/m)
|
높이 S
|
C
|
중량(kg/m)
|
높이 S
|
C
|
중량(kg/m)
|
||
| RF450WM |
135
|
28
|
6.5
|
28
|
6.5
|
55
|
7.4
|
80
|
60
|
9.1
|
80
|
80
|
8.1
|
| RF08125WM |
185
|
28
|
6.5
|
28
|
6.5
|
80
|
8.2
|
115
|
85
|
10.1
|
115
|
85
|
10.3
|
| RF10125M RF10150M |
185
250 |
34
|
8.1
|
34
|
8.1
|
80
100 |
8.9
9.8 |
115
140 |
85
105 |
10.9
12 |
115
140 |
85
105 |
11.3
13.0 |
| RF6205M |
250
|
40
|
12
|
40
|
12
|
100
|
14.4
|
140
|
105
|
18.5
|
140
|
105
|
17.2
|
| RF12200M |
330
|
40
|
12
|
40
|
12
|
125
|
16.3
|
185
|
130
|
20
|
185
|
130
|
22.6
|
| RF17200M RF17250M |
330
430 |
46
|
17
|
46
|
17
|
125
160 |
18.7
19.3 |
185
230 |
130
135 |
23
23.7 |
185
230 |
130
135 |
26.3
31.5 |
| RF26200M RF26250N RF26300N |
390
430 560 |
58
|
28
23 23 |
58
|
28
23 23 |
150
160 200 |
25
25 27 |
233
230 290 |
100
135 160 |
33.4
29 30.6 |
233
230 290 |
100
135 160 |
41.7
35.7 53.0 |
| RF36300M RF36300N |
560
|
70
|
34
|
70
|
34
|
200
|
37
|
290
|
160
|
40
|
290
|
160
|
63.3
|
|
 |
 |
