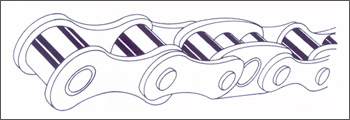

에스컬레이터용 체인(스텝체인)
MR STEP 체인은 ESCALATTOR(에스켈레이터) 전용체인으로 다음과 같은 특징을 지니고 있습니다.

1) 모든 부품이 열처리하여 높은 경도를 유지하고 조립후 특수 방청유를 도포하므로 장기간 사용하실 수 있습니다.

2) PIN,BUSH, ROLLER 외경 및 ATT BUSH의 외경부는 연마 가공하여 공차를 유지시키므로 길이가 정확하고 긴 수명을 보장합니다.

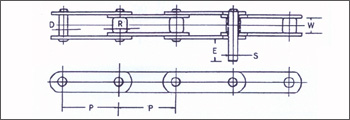

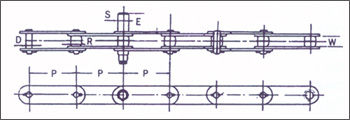

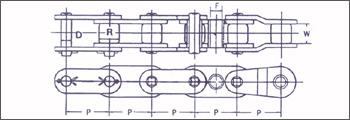

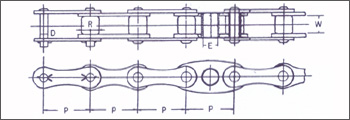

체인형 피치P 내폭 W 로울러외경 R 핀경 D 구멍외경 F 스터드외경S 스터드길이F 베어링면적 ㎟ 파단하중 kgf 평균중량 kg/m
a 67.733 15.8 28.0 11.11 21 - - 267.8 6,000 3.40
b 67.733 30.7 28.0 14.29 22 - - 581.6 9,000 5.41
c* 67.733 30.7 28.0 14.29 22 - - 581.6 14,000 5.41
d 81.28 38.1 36.69 19.84 24 - - 1,083.6 20,000 14.76
e* 81.28 38.1 36.69 19.84 24 - - 1,083.6 28,000 14.76
f 67.600 25.4 28.0 14.29 21 - - 393.3 9,000 5.05
g* 67.600 25.4 28.0 14.29 21 - - 393.3 14,000 5.05
i 81.28 31.75 31.75 12.70 20.828 - - 569.6 12,700 8.28
k* 81.28 31.75 31.75 14.29 20.828 - - 644.5 20,400 9.01
l 100.0 25.4 25.4 14.63 - 14.63 40.28 550.8 11,000 5.70
m* 100.0 25.4 25.4 14.63 - 14.63 40.28 550.8 22,600 5.70
p* 101.6 22.225 25.4 14.275 - 25.4 41.275 453.5 18,150 6.40
q* 50.0 26.0 28.0 14.29 - 15.0 40. 558.7 20,000 8.78
트롤리(TROLLEY)체인
MR STEP 체인은 ESCALATTOR(에스켈레이터) 전용체인으로 다음과 같은 특징을 지니고 있습니다.

1) 모든 부품이 열처리하여 높은 경도를 유지하고 조립후 특수 방청유를 도포하므로 장기간 사용하실 수 있습니다.

2) PIN,BUSH, ROLLER 외경 및 ATT BUSH의 외경부는 연마 가공하여 공차를 유지시키므로 길이가 정확하고 긴 수명을 보장합니다.
L 체인
경하중의 부품 운송, 중하중의 부품 및 제품 운반에 사용

TH체인
전처리(前處理), 건조라인, 냉동라인 등 가혹한 분위기에도 사용할 수 있음.

NR체인
중(中), 중량급(重量級)으로 도장, 건조라인에 사용

체인 내폭 WH
종류 허용장력(kgf) 중량(kg/m) 최고(MAX) 표준
L-3 230 2.2 - 0.1~6.0
L-5 600 5.5 - 0.5~10
TH030 500 4~5 15 -
TH050 500 5 15 -
TH300 700 8 15 -
NZ 75 500 4.5 15 -
NR348 1,000 3.4 16 -
NR458 2,000 4.6 16 -
NR678 3,000 10.2 16 -
