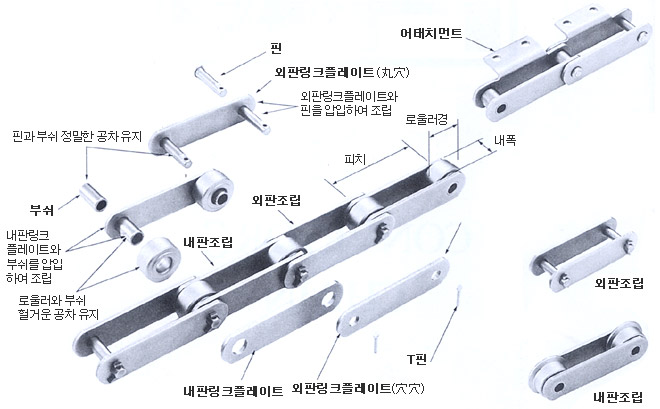

| 표준형 콘베어 체인의 구조 |
 |
 |
| 1. | 핀 |
| 링크플레이트와 함께 체인에 전달되는 대부분의 하중을 흡수하고 부쉬와의 회전마찰로 마모현상이 크므로 강인성 및 내마모성이 요구됩니다. | |
| 2. | 부쉬 |
| 내경은 핀과 외경은 로울러와 접촉되는 회전부위이므로 마모가 가장 심한 부품입니다. 스프로켓과 체인의 접촉시 발생되는 충격이 로울러를 통하여 직접 핀으로 전달되어지지 않도록 완충 역할을 하므로 높은 내마모성 및 내피로성을 필요로 합니다. | |
| 3. | 로울러 |
| 스프로켓과 접촉시 충격 완화 및 체인에 가하여 지는 충격으로부터 체인을 보호하므로 높은 압축강도, 피로강도 및 내마모성이 요구됩니다. | |
| 4. | 링크플레이트 |
| 상시 장력 및 높은 충격하중이 가하여 지는 부품이므로 높은 인장강도, 내충격성 및 내피로성이 있습니다. | |
| 5. | 어태치먼트 |
| 각종 부착물을 고정하기 위한 부품입니다. | |
| 6. | T-핀 |
| 콘베어 체인은 T-핀을 전체 링크에 사용하고 있으며 분할-핀에 비해 강도 및 분해 조립이 용이합니다. | |
 |
