| 톱 로울러 체인 |
 |
|
톱 로울러 체인은 연속적으로 구동하는 체인의 톱 로울러 위에 이송물을 적재 하므로서 체인의 이송 방향 및 속도와는 무관하게 자유로이 이송물을 이송시킬 수 있으며, 용도에 따라 로울러의 재질(스틸 또는 수지)을 선택할 수 있습니다. |

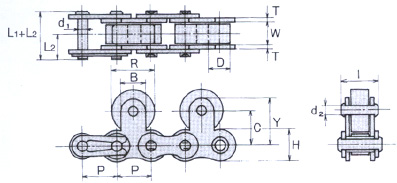

| 1. 표준형 |
 |
| 체인 번호 |
피치 P |
로울러 링크내폭 W |
로울러 외경 D |
핀 | 링크플레이트 | 어태치먼트 | 평균 파단 강도 (kgf) |
최대 허용 하중 (kgf) |
개략 중량 (kg/m) |
||||||||
| d₁ | L₁+L₂ | L₂ | T | H | R | C | Y | B | d₂ | I | |||||||
| SA40 |
12.70
|
7.95
|
7.92
|
3.97
|
17.6
|
9.5
|
1.5
|
12.0
|
15.88
|
12.7
|
17.45
|
9.5
|
3.97
|
13.2
|
1,900
|
270
|
1.3
|
| SA50 |
15.875
|
9.53
|
10.16
|
5.09
|
21.9
|
11.6
|
2.0
|
15.0
|
19.05
|
16.2
|
22.55
|
12.7
|
5.24
|
16.2
|
2,900
|
490
|
1.9
|
| SA60 |
19.05
|
12.70
|
11.91
|
5.96
|
26.9
|
14.3
|
2.4
|
18.1
|
22.23
|
18.3
|
26.25
|
15.9
|
5.96
|
20.4
|
4,500
|
640
|
2.9
|
| SA80 |
25.40
|
15.88
|
15.88
|
7.94
|
35.3
|
19.0
|
3.2
|
24.0
|
28.58
|
24.6
|
34.15
|
19.1
|
7.94
|
25.7
|
8,000
|
1,100
|
4.8
|
| SA100 |
31.75
|
19.05
|
19.05
|
9.54
|
42.8
|
22.8
|
4.0
|
29.9
|
39.69
|
31.8
|
44.5
|
25.4
|
9.54
|
31.0
|
12,100
|
1,750
|
7.9
|

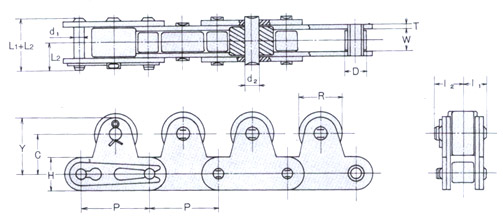

| 2. 더블피치형 |
 |
| 체인 번호 |
피치 P |
로울러 링크내폭 W |
로울러 외경 D |
핀 | 링크플레이트 | 평균 파단 강도 (kgf) |
최대 허용 하중 (kgf) |
어태치먼트 | 개략 중량 (kg/m) |
||||||||
| d₁ | L₁+L₂ | L₂ | T | H | R | C | Y | I₁ | I₂ | d₂ | |||||||
| SA2040 SA2042 |
25.40 | 7.95 | 7.92 15.88 |
3.97 | 17.6 | 9.5 | 1.5 | 11.7 | 1,740 | 270 | 15.88 | 15.0 | 21.0 | 8.45 | 10.1 | 5.24 | 1.31 1.68 |
| SA2050 SA2052 |
31.75 | 9.53 | 10.16 19.05 |
5.09 | 21.9 | 11.6 | 2.0 | 15.1 | 2,930 | 450 | 19.05 | 19.0 | 26.5 | 10.50 | 12.9 | 5.96 | 2.04 2.52 |
| SA2060 SA2062 |
38.10 | 12.70 | 11.91 22.23 |
5.96 | 31.3 | 17.0 | 3.2 | 17.2 | 4,100 | 660 | 22.23 | 23.0 | 31.6 | 14.75 | 17.75 | 7.94 | 3.62 4.34 |
| SA2080 SA2082 |
50.80 | 15.88 | 15.88 28.58 |
7.94 | 38.7 | 20.7 | 4.0 | 23.3 | 7,000 | 1,150 | 28.58 | 29.0 | 40.5 | 18.15 | 21.25 | 9.54 | 5.58 6.69 |
| SA2100 SA2102 |
63.50 | 19.05 | 19.05 39.69 |
9.54 | 46.3 | 24.5 | 4.8 | 28.8 | 11,500 | 1,900 | 39.69 | 35.4 | 49.7 | 22.10 | 27.20 | 14.29 | 9.02 11.28 |
 |
