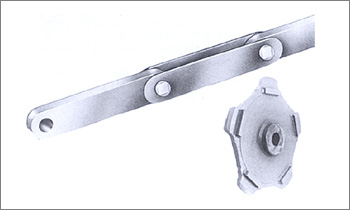

NF형 블록(BLOCK)체인
제철소 등에서 조잡한 재료나 제품을 운반하는 중하중용의 트랜스퍼(Transfer)콘베어 라인(Line)콘베어 등에 사용되고 있습니다.
블록(block)은 핀으로 조립한 것으로서 특히 중하중용의 체인은 블록링크(Block Link)가 1피치를 구성하고 있기 때문에 링크의 높이가 낮고 안정되어 있어 주행이 원활합니다. 구조상도, 내마모성, 내열성이 우수하여 가혹한 환경에 사용되는 콘베어에 최적의 체인입니다.
일반적으로 도그(Dog)를 취부하여 각종의 수송물을 운반합니다.
용도

1. 대차 등의 견인용
2. 고온 수송물을 적재해 수송하는 경우
3. 인발기(DRAW BENCH)용 - 스프로켓에는 내부인장력을 저감하는 턱달림형 (PIECE 취부형)을 사용해 주십시오.
......................................... 도그(Dog)에는 여러가지 형식의 것이 있으나 주요한 것을 다음과 같이 나타냅니다.
① 고정식 도그(DOG)

내측 링크 또는 외측링크 플레이트를 높혀서 수송물을 미는 형식입니다.		 ② 틸팅(TILTING)도그

전방의 수송물은 고정식도그와 같이 그대로 밀어 진행시키거나 수송물이 뒤에서부터 오면 도그가 앞으로 경사져 반송물을 앞으로 통과시킵니다.
그래소 수송물이 통과되면 도그는 자동적으로 처음상태로 복귀합니다.
③ 더킹(DUCKING)도그

도그는 가이드레일 상을 통해서 수송물을 이송하나 가이드 레일을 중단하면 도그는 빠져서 수송물을 둔채 그 아래를 통과합니다.		 ④ 틸팅, 더킹 도그

틸팅도그와 더킹도그의 양기능을 겸한 도그입니다. 가이드 레일상을 지나가는 때는 수송물을 밀고 가고 또, 후방으로부터 오는 수송물은 그대로 통과시킵니다.
도그는 가이드 레일이 중단하면 수송물을 둔채 그 아래를 통과합니다.

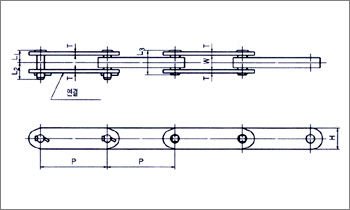

체인번호
피치 P
링크폭 H
핀
외측링크플레이트
두께 T
외측링크
내폭 W
개략중량
(kg/m)
평균파단강도
(kgf)
L1
L2
L3
NF30150
NF30200
150
200
38.1
24
32
49
 7.9 23.3
7.0
6.6
31,500
NF40150
NF40200
150
200
44.5
25.5
35.5
52
 7.9 26.5
9.0
8.5
40,500
NF56200
NF56250
200
250
54
29.5
40.5
60
 9.5 29.5
12.3
12.0
56,500
NF63200
NF63250
200
250
57
30.5
41.5
62
 9.5 31.5
13.7
13.0
63,000
NF70200
NF70250
200
250
63.5
31.5
42.5
64
 9.5 33.5
16.2
15.5
73,500
NF90200
NF90250
200
250
72
34.5
45.5
70
 10.5 38
21.0
20.0
92,500
NF115250
NF115300
250
300
76.2
38
49
77
 12.7 40
25.0
24.0
114,000
NF140250
NF140300
250
300
85
44
54
88
 14 47.5
32.0
31.0
143,000
NF180300
NF180350
300
350
95
48.5
58.5
97
 16 52.5
39.0
37.8
177,500
NF210300
NF210350
300
350
110
51.5
61.5
103
 16 59
50.0
48.?
219,500
NF250300
NF250350
300
350
112
58.5
68.5
118
 19 66
58.8
56.7
248,500
NF280300
NF280350
300
350
122
58.5
68.5
118
 19 67
66.0
62.3
277,500
