부쉬 용접형 체인
핀틀 체인(주물제 체인)을 강(STEEL)제로 한 것입니다. 부쉬와 링크플레이트를 용접하여 일체구조로 하며 핀은 링크플레이트에 압입되어 있습니다. 주물제에 비해 치수 정밀도, 강도를 공히 높여 주었습니다. 핀, 부쉬, 링크플레이트를 열처리를 하였으며 용접후 반드시 응력제거하여 사용합니다.

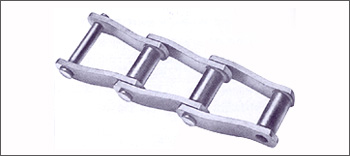

1. 오프셋형
어태치먼트가 없는 형
체인번호 피치P 부쉬경 B 내폭 W 핀 E H T 개략중량
(kg/m)) 		평균파단 강도(kgf)
D L1 L2
MR78 66.27 22.2 31.8 12.7 36.5 42.0 50.5 28.6 6.3 .0 13,800
MR82 78.11 30.2 34.9 14.3 40.5 44.5 57.2 31.8 6.3 8.2 18,700
MR124 101.60 36.5 41.3 19.05 52.0 59.0 69.9 38.1 9.5 12.7 27,400
MR132 153.67 44.5 73.0 25.4 78.0 85.0 111.1 50.8 12.7 20.3 49,600
MR155 153.67 44.5 73.0 28.6 84.5 96.0 117.5 63.5 16.0 30.0 86,600
K-1, K-2 어태치먼트형
적용
체인번호		 P S 2C 2X K-1 어태치먼트 K-2 어태치먼트 T O 개략중량
(kg/m))
M N M K N
MR78 66.27 20.6 101.6 127 34.9 31.8 25.4 28.6 50.8 6.3 11 0.2(0.1)
MR82 78.11 22.2 108 139.8 39.7 44.5 25.4 33.3 54.0 6.3 11 0.2(0.2)
MR124 101.6 28.6 133.4 177.8 - - 30.2 49.2 66.7 9.5 11 0.5
MR132 153.67 34.9 190.6 231.8 - - 42.9 69.9 95.3 12.7 15 1.1

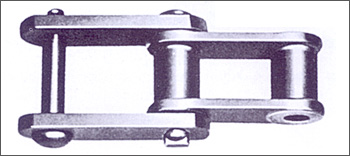

2. 스트레이트형

적용
체인번호		 피치
P

평균파단
강도(kgf)

 최대허용
하중(kgf)		 중량
(kg/m) 		부쉬경
B		 내폭
W 		부쉬링크
외폭M		 핀 링크플레이트
D L1 L2 L T H
MR188 66.27 13,800 1,580 5.5 22.2 23.8 51.0 12.7 35.9 40.3 76.2 6.3 28.6
MR 78 66.27 13,800 1,580 6.0 22.2 28.4 51.0 12.7 38.0 41.7 79.6 6.3 28.6
MR 82 78.11 18,700 2,000 8.2 30.2 31.8 57.4 14.3 41.6 45.8 87.4 6.3 31.8
MR131 78.11 27.400 2,600 10.0 31.8 31.8 61.4 15.88 47.2 53.8 101.0 9.5 38.1
MR124 101.60 27.400 3,300 12.7 36.5 41.2 71.6 19.05 53.7 59.5 113.2 9.5 38.1
MR111 120.90 27.400 4,000 12.6 36.5 57.2 86.5 19.05 61.0 66.7 127.7 9.5 38.1
MR106 152.40 27.400 3,500 10.3 36.5 41.2 72.3 19.05 53.8 59.6 113.4 9.5 38.1
MR132 153.67 49,600 6,800 20.3 44.5 76.2 111.8 25.40 80.4 86.6 167.0 12.7 50.8
