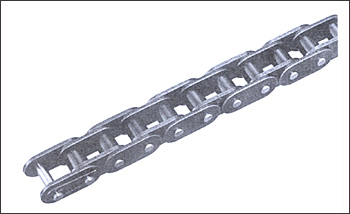

| 평판형 체인 |
 |
| SA 평판형 체인은 표준체인과 비교하여 피로강도가 우수하며 운송물을 체인 위에 직접 운송할 수 있습니다. |
 |
 |

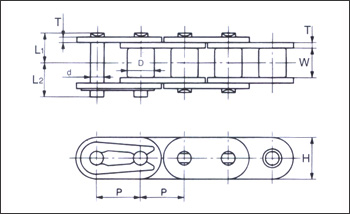

| 체인번호 | 피치 P |
로울러 외경 D |
로울러 링크내폭 W |
링크플레이트 | 핀 | 평균 파단강도 (kgf) |
최대 허용하중 (kgf) |
개략 중량 (kg/m) |
|||
| T | H | d | L₁ | L₂ | |||||||
| SA40 | 12.70 | 7.92 | 7.95 | 1.5 | 12.0 | 3.97 | 8.25 | 9.95 | 1,700 | 270 | 0.74 |
| SA50 | 15.875 | 10.16 | 9.53 | 2.0 | 15.0 | 5.09 | 10.3 | 12.0 | 2,800 | 440 | 1.22 |
| SA60 | 19.50 | 11.91 | 12.70 | 2.4 | 18.1 | 5.96 | 12.85 | 14.75 | 4,100 | 640 | 1.78 |
| SA80 | 25.40 | 15.88 | 15.88 | 3.2 | 24.1 | 7.94 | 16.25 | 19.25 | 7,000 | 1,090 | 3.09 |
| SA100 | 31.75 | 19.05 | 19.05 | 4.0 | 28.6 | 9.54 | 19.75 | 22.85 | 11,000 | 1,740 | 4.43 |
| SA120 | 38.10 | 22.23 | 25.40 | 4.8 | 34.4 | 11.11 | 24.9 | 28.9 | 15,400 | 2,440 | 6.49 |

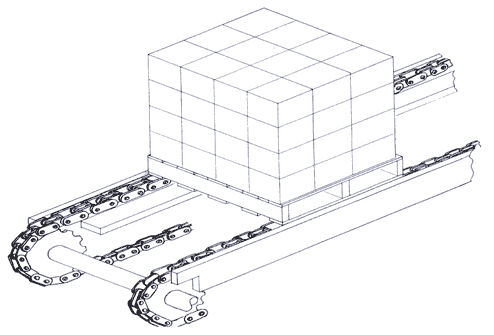

| 체인 사용 예 |
 |
 |
