| RF형 사이드 로울러(SIDE ROLLER)체인 |
 |

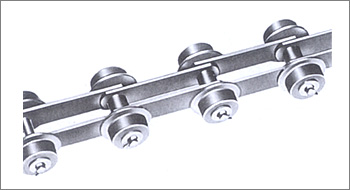

| RF형 콘베어 체인의 S로울러 형을 기본으로 해서 핀을 연장하고 양측에
플랜지부착 사이드로울러를 취부시킨 체인입니다. 스프로켓은 중앙의 S로울러에서 물리고 주행은 사이드 로울러에서 합니다. 주문시에는 1. 시리즈 명칭과 사양기호 2. 사이드로울러 취부간격을 제시해 주십시오. |

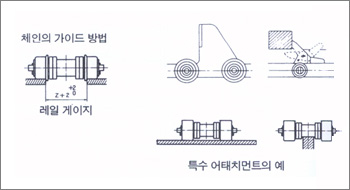

용도1. 링크플레이트에 특수 어태치먼트를 취부할때 2. 중앙의 S로울러에서 하중 지지가 곤란할 때 3. 체인의 복귀측 가이드가 곤란할 때 사이드로울러에 베어링을 조립한 것도 제작하고 있습니다. |
 |
 |
 |
 |
| 체인번호 | 피치 P |
로울러 직경 R |
로울러 링크 내폭 W |
링크 플레이트 |
길이 K |

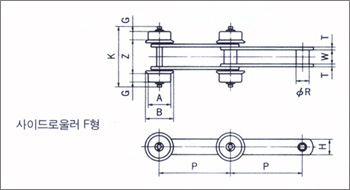

사이드로울러 (F형) |

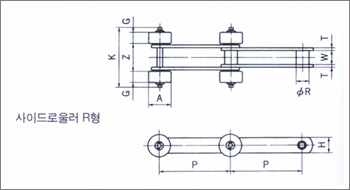

사이드로울러(R형) | SR 부가중량 (양측합계) (kg) |
||||||
| 폭 H |
두께 T |
A | B | G | Z | A | G | Z | ||||||
| RF03075S-SR RF03100S-SR |
75
100 |
15.9
|
16.1
|
22
|
3.2
|
76
|
31.8
|
42
|
12
|
38
|
31.8
|
15.5
|
31
|
0.3
|
| RF430S-SR |
101.6
|
20.1
|
22.6
|
25.4
|
4.8
|
103
|
38.1
|
50
|
15
|
56
|
56.5
|
38.1
|
46.5
|
0.5
|
| RF05075S-SR RF05100S-SR RF05150S-SR |
75
100 150 |
22.2
|
22
|
32
|
4.5
|
102
|
40
|
50
|
14
|
55
|
40
|
19
|
46.5
|
0.5
|
| RF450S-SR |
101.6
|
22.2
|
27
|
28.6
|
6.3
|
130
|
44.5
|
55
|
20
|
70.5
|
44.5
|
26
|
58.5
|
0.7
|
| RF10100S-SR RF10150S-SR |
100
150 |
29
|
30
|
36.1
|
6.3
|
136
|
50.8
|
65
|
20
|
73
|
50.8
|
26
|
61
|
1.0
|
| RF6205S-SR |
152.4
|
34.9
|
37.1
|
44.5
|
7.9
|
167
|
57.2
|
70
|
25
|
90.5
|
57.2
|
32
|
76.5
|
1.3
|
| RF12200S-SR RF12250S-SR |
200
250 |
34.9
|
37.1
|
44.5
|
7.9
|
167
|
65
|
80
|
24
|
92.5
|
65
|
32
|
76.5
|
1.8
|
| RF17200S-SR RF17250S-SR RF17300S-SR |
200
250 300 |
40.1
|
51.4
|
50.8
|
9.5
|
192
|
65
|
80
|
24
|
112.5
|
65
|
32
|
96.5
|
3.83.8
|
| RF26200S-SR RF26250S-SR RF26300S-SR |
200
250 300 |
44.5
|
57.2
|
63.5
|
9.5
|
229
|
80
|
100
|
34
|
124.5
|
80
|
44
|
104.5
|
6.9
|
| RF36250S-SR RF36300S-SR RF36450S-SR |
250
300 450 |
50.8
|
66.7
|
76.2
|
12.7
|
268
|
100
|
125
|
38
|
151
|
100
|
50
|
126.5
|
11.7
|
| ※ | 1. 체인의 기본사양은 RF형 콘베어 체인과 동일합니다. 2. 소입 : 담금질, QUENCHING. |
 |
