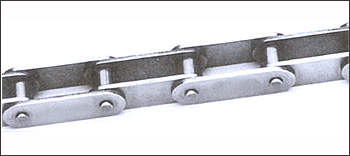

| 더블피치 체인(콘베어용) |
 |
|
 |
| 1. 표준형 |
 |
 |

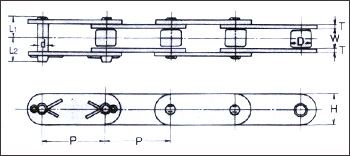

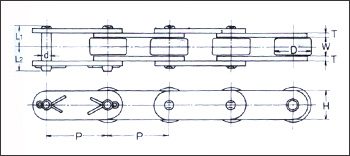

| S 로울러형 | S 로울러형 |
| 체인번호 | 피치 P |
로울러 링크내폭 W |
로울러 외경 D |
핀 | 링크플레이트 | 평균 파단강도 (kgf) |
최대 허용하중 (kgf) |
개략 중량 (kg/m) |
|||
| d | L₁ | L₂ | T | H | |||||||
| SA2040 SA2042 |
25.40 | 7.94 | 7.92 15.88 |
3.97 | 8.3 | 10.1 | 1.5 | 11.7 | 1,740 | 270 |
0.49 |
| SA2050 SA2052 |
31.75 | 9.53 | 10.16 19.05 |
5.09 | 10.2 | 12.1 | 2.0 | 15.1 | 2,930 | 450 | 0.84 1.32 |
| SA2060 SA2062 |
38.10 | 12.70 | 11.91 22.23 |
5.96 | 14.3 | 17.0 | 3.2 | 17.2 | 4,100 | 660 | 1.45 2.17 |
| SA2080 SA2082 |
50.80 | 15.88 | 15.88 28.58 |
7.94 | 18.1 | 20.6 | 4.0 | 23.3 | 7,000 | 1,150 | 2.46 3.53 |
| SA2100 SA2102 |
63.50 | 19.05 | 19.05 39.68 |
9.54 | 21.8 | 24.4 | 4.8 | 28.8 | 11,500 | 1,900 | 3.60 5.81 |
| SA2120 SA2122 |
76.20 | 25.40 | 22.23 44.45 |
11.11 | 27.1 | 29.9 | 5.6 | 33.8 | 16,000 | 2,600 | 5.09 8.09 |
| SA2160 SA2162 |
101.60 | 31.75 | 28.58 57.15 |
14.29 | 34.0 |
38.2 |
7.1 | 47.4 | 26,500 | 4,300 | 8.91 13.6 |

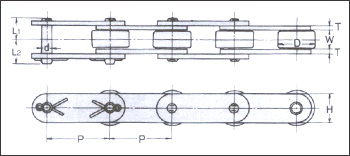

| 1. 수지 로울러 형 |
|
로울러를 강(steel)대신 수지를 사용한 것으로 소음이 적어 저소음을 요하는 경량물 이송 라인에 적합한 체인입니다. |
 |
 |
| 체인번호 | 로울러 재질 |
로울러외의 부품재질 |
최대 허용하중 (kgf) |
수지로울러 허용부하 (kgf) |
개략 중량 (kg/m) |
허용사용온도 | 비고 |
| SA2042 |
수지
|
ㆍ표준사양
ㆍ스테인레스 사양 |
45
|
20
|
0.51
|
-10~80℃
|
|
| SA2052 |
70
|
30
|
0.85
|
||||
| SA2062 |
105
|
50
|
1.46
|
||||
| SA2082 |
180
|
90
|
2.58
|
 |
