표준 어태치먼트 체인

RS표준형 어태치먼트 체인은 표준형 로울러 체인에어태치먼트를 부착한 체인입니다.
표준부품은 물론, 어태치먼트를 열처리하였으므로 다용도의 운반용 콘베어에 사용되고 있습니다.

체인번호

피치

P

 로울러
링크
내폭
W 		로울러
외경
D 		핀 링크플레이트 표준사양 300계
스테인
레스최대
(kgf) 		개략
중량
(kg/m)
d L1＋ L2

L2

 T H KS
파단강도
(kgf) 		최대
허용하중
(kgf)
RS25 6.35 3.18 3.30 2.31

8.5

 4.7 0.75 5.9 410 65 12 0.14
RS35 9.525 4.78 5.09 3.59 13.1 7.3 1.25 9.0 950 150 27 0.33
RS41 12.70 6.38 7.77 3.59 14.6 7.9 1.2 9.6 1,030 170 - 0.39
RS40 12.70 7.95 7.94 3.97 17.6 9.5 1.5 12.0 1,700 270 45 0.64
RS50 15.875 9.53 10.16 5.09 21.9 11.6 2.0 15.0 2,850 450 75 1.04
RS60 19.05 12.70 11.91 5.96 26.9 14.3 2.4 18.1 4,100 650 110 1.53
RS80 25.40 15.88 15.88 7.94 35.4 19.0 3.2 24.1 7,500 1,100 180 2.66
RS100 31.75 19.05 19.05 9.54 42.5 22.7 4.0 30.1 11,500 1,750 260 3.99
RS120 38.10 25.40 22.23 11.11 53.0 28.2 4.8 36.2 15,600 2,500 390 5.93
RS140 44.45 25.40 25.40 12.71 58.4 31.7 5.6 42.2 20,500 3,300 470 7.49
RS160 50.80 31.75 28.58 14.29 68.2 36.5 6.4 48.2 26,300 4,200 650 10.10
RS200 63.50 38.10 39.69 19.85 85.0 46.0 8.0 60.3 43,500 7,000 1,050 16.49

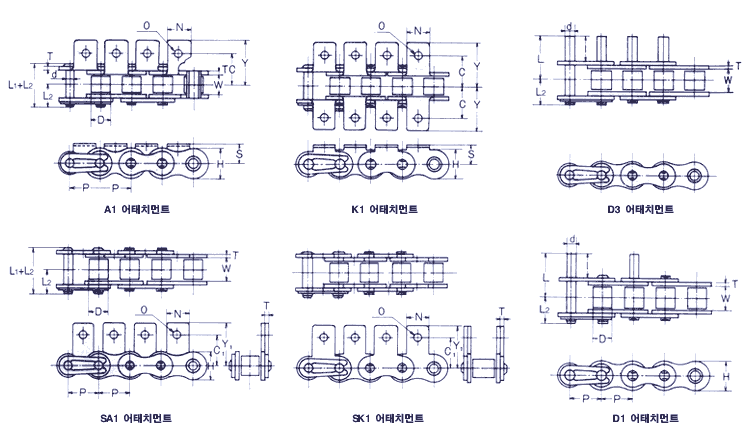

체인번호

피치

P

 A1,K1
어태치먼트 		SA1, SK1
어태치먼트		 공통치수 D1,D3
어태치먼트 		어태치먼트 1EA당 부가중량(kg)
C Y S

C1

 Y1 N O I L A,SA K,SK D1,D3
RS25 6.35 7.2 10.7 4.8 7.9 11.5 5.6 3.4 6.0 9.2 0.0003 0.0006 0.00002
RS35 9.525 9.5 14.4 6.4 9.5 14.7 9.7 3.5 9.5 14.6 0.001 0.002 0.0009
RS41 12.70 11.9 17.5 7.1 12.3 17.5 9.5 3.5 9.5 15.4 0.0015 0.003 0.0009
RS40 12.70 12.7 17.6 7.9 12.7 17.5 9.5 3.5 9.5 16.8 0.002 0.004 0.001
RS50 15.875 15.9 23.0 10.3 15.9 22.6 12.7 5.2 11.9 21.0 0.003 0.006 0.002
RS60 19.05 19.1 27.0 11.9 18.3 26.2 15.9 5.2 14.3 25.7 0.006 0.012 0.003
RS80 25.40 25.4 34.9 15.9 24.6 34.0 19.1 6.81 19.1 33.9 0.011 0.022 0.007
RS100 31.75 31.8 43.3 19.8 31.8 42.8 25.4 8.7 23.8 41.9 0.024 0.048 0.012
RS120 38.10 38.1 53.2 23.0 36.5 50.3 28.5 10.3 28.6 51.4 0.037 0.074 0.020
RS140 44.45 44.5 61.9 28.6 44.5 62.4 34.9 12.3 33.3 57.8 0.068 0.136 0.030
RS160 50.80 50.8 69.9 31.8 50.8 68.1 38.1 14.3 38.1 67.4 0.091 0.182 0.045
RS200 63.50 63.5 90.0 42.9 63.5 84.5 47.6 17.0 47.6 83.4 0.186 0.372 0.106

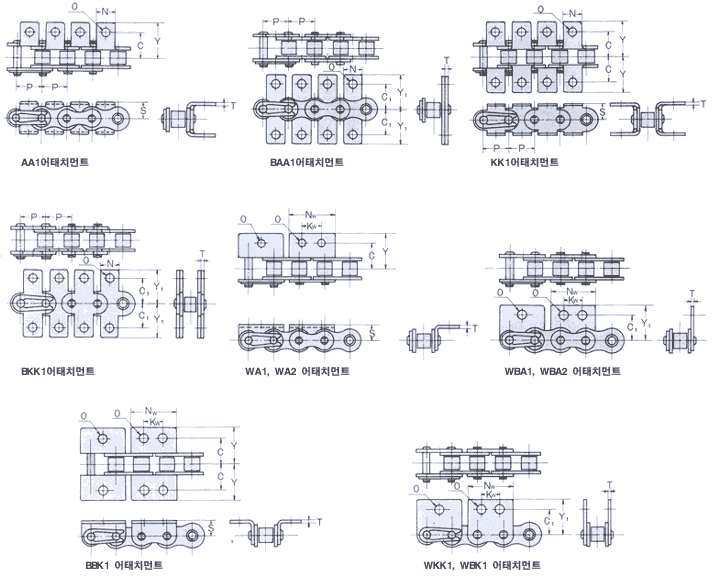

체인번호

피치

P

 어태치먼트 어태치먼트 1EA당 부가중량(kg)
C C1

N

 O S T Y Y1 NW KW AA,BAA KK,BKK WA,WBA WK,WBK
RS40
12.70
 12.7 12.7 9.5 4.5 7.9 1.5 17.6

17.5

 23.0 9.5 0.003 0.006 0.003 0.006
RS50
15.875
 15.9 15.9 12.7 5.5 10.3 2.0 23.0 22.6 28.8 11.9 0.006 0.012 0.007 0.014
RS60
19.05
 19.1 18.3 15.9 6.6 11.9 2.4 27.0 26.2 34.6 14.3 0.011 0.022 0.012 0.024
RS80
25.40
 25.4 24.6 19.1 9.0 15.9 3.2 34.9 34.1 46.1 19.1 0.022 0.044 0.026 0.052
RS100
31.75
 31.8 31.8 25.4 11.0 19.1 4.0 43.3 42.8 57.7 23.8 0.046 0.092 0.051 0.102
