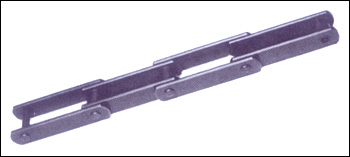

HSC형 체인

특히 수처리 장치용으로 설계된 것으로서 표준형 부쉬드로 울러 체인의 재질은 특수강을 사용하고 체인의 강도, 내마모성, 내식성을 개선한 것이며 자동제진기등에 사용됩니다.

HS형은 각 부품에다 SCM3재를 HSC형은 핀, 부쉬를 스테인레스 410재를 사용하고 있습니다.

F 로울러형 S 로울러형

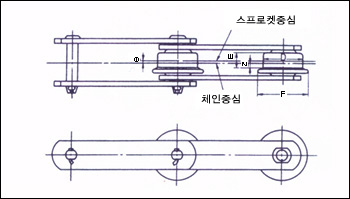

HSC(HS)형 체인지수표(F형)
체인번호 D F e Z E
HSC15215 50.8 65 3 7 20
HSC15219 50.8 65 3 7 20
HSC15228 65.0 85 4 8 24
HSC15235 70.0 85 3.5 9 25

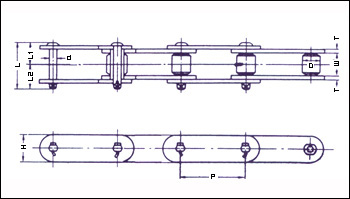

HSC(HS)형 체인지수표(S·F형)
체인번호 피치

P		 평균
파단
강도
(kgf) 		보중
파단
강도
(kfg) 		중량
(kg/m) 		로울러
D		 치수

로울러
링크
내폭W

 핀 링크플레이트
S로울러 F로울러 S F d L L1 L2 H T
HSC15215-S.F 152.40 15,000 13,500 6.0 8.0 25.4 50.8 30.2 11.05 69.0 31.0 38.0 38.1 6.3
HSC15219-S.F 152.40 19,000 17,100 6.6 8.0 29.0 50.8 30.2 14.18 73.3 32.8 40.5 38.1 6.3
HSC15228-S.F 152.40 28,000 25,500 9.3 13.0 34.9 65.0 37.1 15.80 87.5 40.0 47.5 44.5 7.9
HSC15235-S.F 152.40 38,000 35,000 12.6 18.1 39.7 70.0 37.1 18.94 97.5 44.5 53.0 50.8 9.5
HSC15248-S.F 152.40 52,000 47,000 17.8 - 44.5 - 57.2 22.10 119.6 55.3 64.3 63.5 9.5

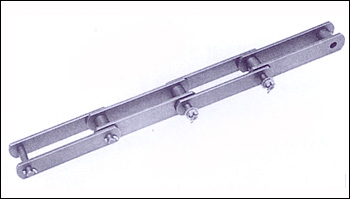

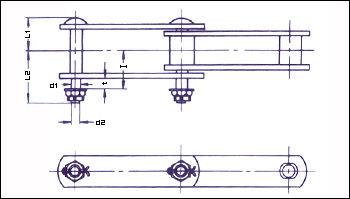

HSC D22 어태치먼트
HCS D22 어태치먼트 치수표
체인번호 L1 L3 d1 d2 I t 부가중량 (kg/1조)
HSC15129
HSC15228
HSC15233		 32.8
40.5
44.5		 59.0
68.0
74.0		 13.5
15.5
18.0		 M12
M14
M16		 44.3
51.5
54.4		 16
16
16		 0.23
0.13
0.19

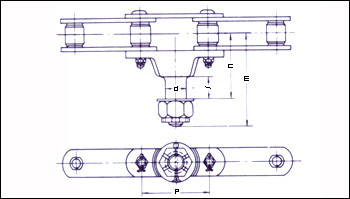

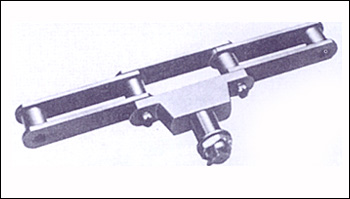

T1 어태치먼트
T1 어태치먼트 치수표
체인번호 핏치 P M N d ℓ 부가중량 (kg/1조)
HSC15215
HSC15219
HSC15228
HSC15235
HSC15248
152.40
152.40
152.40
152.40
152.40
108
108
149
151
204
80
85
122
124
145
25
30
40
40
50
30
35
44
44
50
1.2
1.4
2.8
3.4
5.1

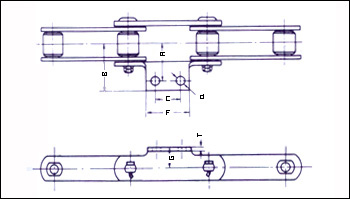

A2 어태치먼트
A2 어태치먼트 치수표
체인번호 핏치 P A B C F G d T 부가중량 (kg/1조)
HSC15215
HSC15219
HSC15228
HSC15235
152.40
152.40
152.40
152.40
50
50
60
65
66
66
81
86
60
60
60
60
90
90
100
100
32
32
38
45
14
14
18
18
6.3
6.3
7.3
9.5
0.25
0.25
0.40
0.55
