| RFD형 디플리 링크(DEEFLY LINK)체인 |
 |

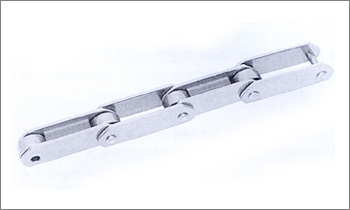

| RF형 표준 콘베어 체인을 기본으로 하여 폭이 넓은 링크플레이트로 마찰저항이 작은 R로울러를 부착, 링크플레이트상에 중량물을 직접 적재하는 콘베어용체인이며 RF형 표준 콘베어 체인의 각각 재질로 제작하고 있습니다. |
용도1. 제철소의 후판, 형강등의 반송라인 2. 자동차조립라인, 컨테이너 조립라인 등 또한 하기표의 ※표의 로울러외경은 RF형 콘베어체인과 다르므로 전용 스프로켓을 제작하고 있습니다. |
 |
 |
|

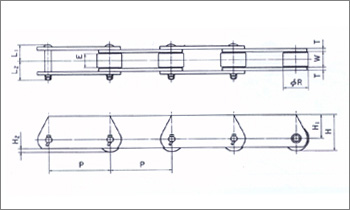

체인번호
|
피치
P |
로울러
|
로울러
링크 내폭 W |
체인
높이 H |
링크
플레이트 |
핀
|
개략
중량 (kg/m) |
로울러
허용부하 (kgf/1개) |
평균파단
강도(kgf) |
||||||
|
직경
R |
물림폭
E |
높이
|
두께T
|
L1
|
L2
|
보통형
|
강력형
|
보통형
|
강력형
|
||||||
|
H1
|
H2
|
||||||||||||||
| RFD03075R RFD03100R |
75
100 |
31.8
|
15.5
|
16.1
|
36.9
|
21
|
4.9
|
3.2
|
18
|
20
|
3.2
2.8 |
55
|
90
|
3,000
|
7,100
|
| RFD05100R RFD05150R |
100
150 |
40
|
19
|
22
|
44
|
24
|
7
|
4.5
|
25
|
28.5
|
5.9
4.9 |
105
|
175
|
7,000
|
14,500
|
| RFD08150R |
150
|
44.5
|
23
|
27
|
50.3
|
28
|
8
|
6.3
|
31
|
34.5
|
7.0
|
130
|
215
|
8,000
|
14,500
|
| RFD10150R RFD10200R |
150
200 |
50.8
|
27
|
30
|
57.4
|
32
|
6.4
|
6.3
|
33
|
36
|
9.7
8.5 |
180
|
300
|
11,500
|
23,000
|
| RFD6205R |
152.4
|
57.2
|
32
|
37.1
|
6.35
|
35
|
6
|
7.9
|
40.5
|
43
|
14.0
|
225
|
425
|
19,000
|
28,500
|
| RFD12200R RFD12250R |
200
250 |
65
|
32
|
37.1
|
73.5
|
41
|
10
|
7.9
|
40.5
|
43
|
14.9
13.5 |
255
|
425
|
19,000
|
28,500
|
| RFD17250R RFD17300R |
250
300 |
80
|
44
|
51.4
|
90
|
50
|
13.8
|
9.5
|
51.5
|
58
|
22.5
21.5 |
410
|
680
|
25,000
|
39,500
|
| RFD26300R |
300
|
85*
|
50
|
57.2
|
95.5
|
53
|
10.5
|
9.5
|
55.5
|
61
|
24.3
|
540
|
900
|
32,000
|
53,000
|
| RFD36300R RFD36400R |
300
400 |
100*
|
56
|
66.7
|
112
|
62
|
12
|
12.7
|
68
|
78
|
39.0
34.2 |
760
|
1,260
|
48,500
|
69,500
|
| RFD52450R |
450
|
110*
|
56
|
77
|
125
|
70
|
17
|
16
|
82
|
90
|
46.0
|
1,000
|
1,690
|
51,000
|
105,000
|
 |
